为什么时控开关没接零线也能用?

时间:2020-08-03 16:11:04来源: 作者:红黄蓝电子 点击:

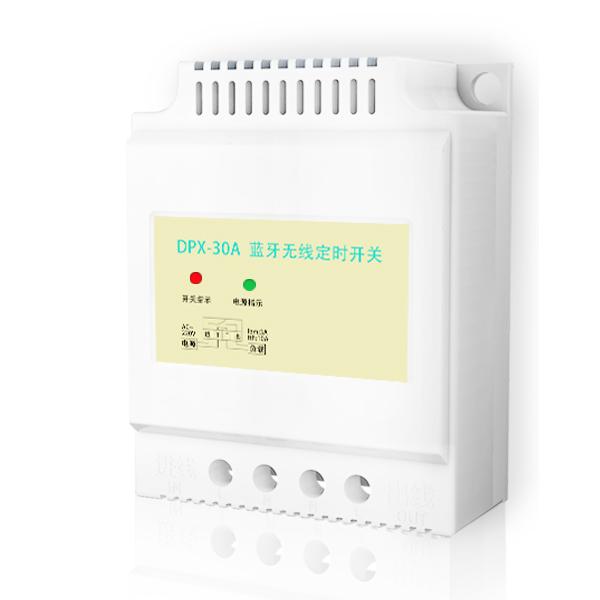

时控开关内部,进线的零线和出线的零线是直接跳通的,因为时控开关控火不控零,所在接线的时候,火线和零线一定不能接反。

最近有朋友咨询我说:他见到别人接时控开关只接了三根线,时控开关和用电器之间没有接零线,而且时控开关和用电器都是正常使用的,他不明白为什么?今天咱们就简单的讲解一下,为什么时控开关不接零线怎么接线?

咱们先讲解一下正规(接四根线)的接线方法:

定时开关连接在空气开关的后面,左边为进线,右边为出线,先连接进线(空气开关和定时开关的线),再接出线(定时开关和用电器连接的线)。接线的时候把空气开关断开。接好之后通上电(空气开关闭合),时控开关电源指示灯亮,证明接线正确。

以上是正规的接线四根线,接下来咱们讲解不接零线的方法(三根线):

首先弄清楚不接零线:是说出线(定时开关和用电器连接的线),不把用电器的零线接到时控开关上,而是直接接到空气开关的零线端,其他的接法都是正常的(和四根线的接法是一样的)。

咱们讲解一下原理:因为时控开关内部,进线的零线和出线的零线是直接跳通的,因为时控开关控火不控零,所在接线的时候,火线和零线一定不能接反(接反的话,即使时控开关没有动作,用电器也是正常工作的,是比较危险的)。

以上就是时控开关不接零线的接线方法,尽管也能用(一般都是老电工),但是怎么说也是不规范的,为了安全考虑,特别是新手,建议还是用四根线正规的接法。
