时控开关能不能控制三相电机?

时间:2020-10-30 16:32:07来源: 作者:红黄蓝电子 点击:
时控开关可以控制三相电机。时控开关控制三相电机需要连接一个380V交流接触器,用时控开关控制交流接触器,交流接触器控制三相电机达到定时开关的效果。

时控开关可以控制三相电机。

时控开关控制三相电机需要连接一个380V交流接触器,用时控开关控制交流接触器,交流接触器控制三相电机达到定时开关的效果。

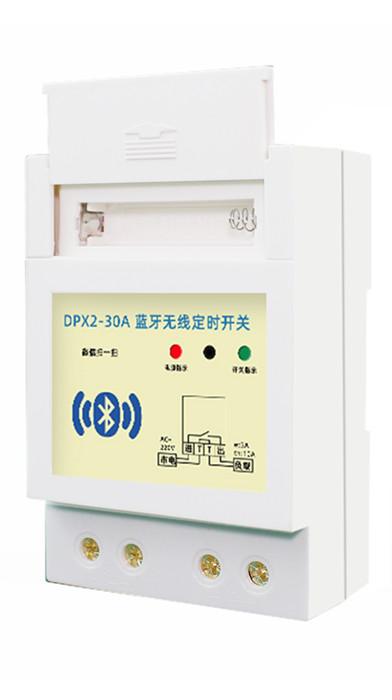

时控开关

时控开关控制三相电机怎么接线?

1.把市电(220v)接入4P空气开关。

2.把空气开关右侧的两根线,和定时开关左侧的进线端接上,空气开关最右侧的线接定时开关零线。

3.把空气开关和交流接触器接上,空气开关左侧的三根线,连接在交流接触器的L1、L2、L3上面。

4.把定时开关和交流交流接触器接上,定时开关右侧出线端的火零线,连接交流接触器的A1、A2上面。

5.把三相电机和交流接触器的线接上,交流接触器的T1、T2、T3上面。

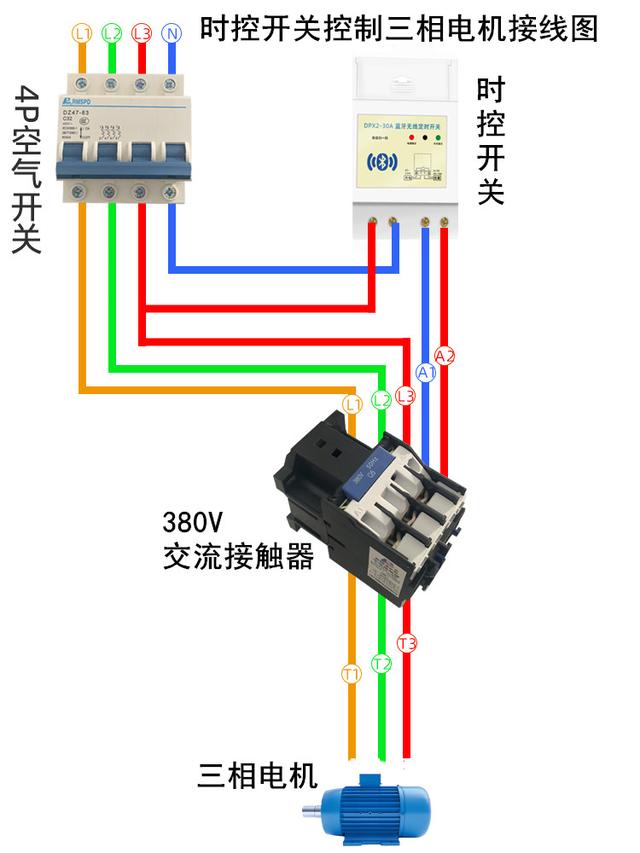

时控开关控制三相电机接线

以上就是时控开关控制三相电机的具体接线方式,注意市场上交流接触器有220V和380V的,在进行选购的时候,要看清楚是380V交流接触器。
