FR9809大电流降压芯片代理商

  • 型 号：FR9809
  • 价 格:0.01    品牌名:台湾天钰
  • 发布时间：2020-11-07
  • 数 量：900000
  • 发货地：福田区赛格广场38楼
  • 发货周期：1天
  • 联系人：郑琼锋
  • 联系电话：13528458039
  • 浏览量：
  • 公司名称：深圳市夸克微科技有限公司
产品详细介绍：

FR9809大电流降压芯片代理商

 Description



FR9809 is a high-efficiency synchronous step-down DC/DC converter that employs a special process technique to obtain very low RDS(ON) for the internal metal–oxide–semiconductor field-effect transistor (MOSFET). The input operation voltage is in a wide range from 4.75V to 21V, and continuous load current capability is 5A. Control circuit is designed by a particular current mode which provides fast transient response and eases loop stabilization.

   This product has a very low standby current less than 1μA in shutdown mode. When the SHDN/S pin voltage is less than 0.4V, FR9809 will turn off. Fault protection includes over current protection (OCP), under voltage lockout protection (UVLO) and over temperature protection (OTP) function.

   This high-efficiency current mode step-down “Green Power Converter” offers the standard SOP-8 package with an exposed pad.  Features

 High Efficiency up to 90%

 Internal MOSFET RDS(ON): 110mΩ 20mΩ

 Internal Compensation

 Input Operation Voltage Range: 4.75V to 21V

 5A Continuous Output Current

 Output Voltage down to 0.805V

 500KHz Oscillation Frequency

 Sync to External Clock from 300KHz to 800KHz

 Cycle-by-Cycle Current Limit

 Under Voltage Lockout

 Over-Temperature Protection with Auto Recovery

 <1μA Shutdown Current

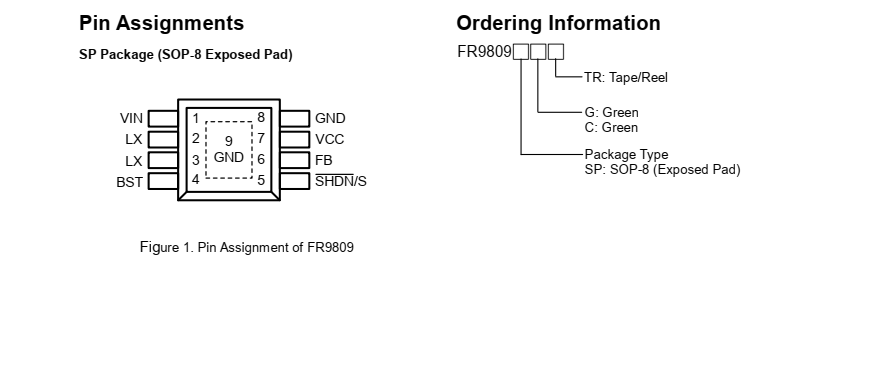

 Thermal Enhanced SOP-8 (Exposed Pad) Package

 RoHS Compliant  Applications

 Networking Equipment

 OLPC, Netbook

 Distributed Power System

 LCD Monitor, TV, STB

 External HDD

 Security System
